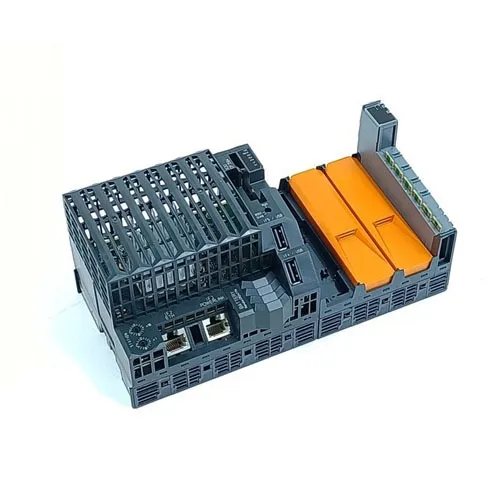

B&R X20CP3584 X20 süsteemi 3-pesaline Atom PLC kontroller

Model:
X20CP3584
Brand:
B&R
Type:
Suure jõudlusega X20 tööstuslik PLC kontroller
Warranty:
100% uus originaal
Shipping:
Kiire ülemaailmne kohaletoimetamine FedExi ja DHL Expressi kaudu

LühikirjeldusLiidesed1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X linkSüsteemi moodulKontrollerÜldine teaveB&R ID-kood0xC3ADJahutusVentilaatoritaOlekuindikaatoridCPU funktsioon, Ethernet, POWERLINK, CompactFlash, akuDiagnostikaAkuJah, kasutades LED-oleku indikaatori......

Saada päring

Tootekirjeldus

Lühikirjeldus

Liidesed	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X link
Süsteemi moodul	Kontroller

Üldine teave

B&R ID-kood	0xC3AD
Jahutus	Ventilaatorita
Olekuindikaatorid	CPU funktsioon, Ethernet, POWERLINK, CompactFlash, aku
Diagnostika
Aku	Jah, kasutades LED-oleku indikaatorit ja tarkvara
CPU funktsioon	Jah, kasutades LED-oleku indikaatorit
CompactFlash	Jah, kasutades LED-oleku indikaatorit
Ethernet	Jah, kasutades LED-oleku indikaatorit
POWERLINK	Jah, kasutades LED-oleku indikaatorit
Temperatuur	Jah, kasutades tarkvararegistrit
Toetus
Kontrolleri koondamine	Jah
Terviseandmete salvestamise tugi	Jah
ACOPOSe tugi	Jah
Visuaalsete komponentide tugi	Jah
Energiatarve ilma liidesemoodulita ja USB-ta	8,6 W
X2X Link toiteallika energiatarve	1,42 W
Energiatarve
Sisemine I/O	0,6 W
Täiturmehhanismide põhjustatud täiendav võimsuse hajumine (takistus) [W]	-
Sertifikaadid
CE	Jah
UKCA	Jah
CRA (Cyber Resilience Act)	Hindamine käib
ATEX	Tsoon 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (vt X20 kasutusjuhendit) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Tööstuslikud juhtimisseadmed
HazLoc	cCSAus 244665 Protsessi juhtimisseadmed ohtlike kohtade jaoks I klass, 2. jaoskond, rühmad ABCD, T5
DNV	Temperatuur:B(0 kuni 55 °C) Niiskus:B(kuni 100%) Vibratsioon:B(4 g) EMC:B(sild ja avatud tekk)
CCS	Jah
LR	ENV1
KR	Jah
ABS	Jah
BV	EC33B Temperatuur: 5 - 55°C Vibratsioon: 4 g EMC: sild ja avatud tekk
KC	Jah

CPU ja X2X Link toiteallikas

Sisendpinge	24 VDC -15% / +20%
Sisendvool	Max 1,5 A
Kaitse	Integreeritud, ei saa asendada
Vastupidise polaarsuse kaitse	Jah

X2X Link toiteallika väljund

Nominaalne väljundvõimsus	7 W
Paralleelühendus	Jah
Üleliigne operatsioon	Jah

Sisend I/O toiteallikas

Sisendpinge	24 VDC -15% / +20%
Kaitse	Vajalik liinikaitse: Max. 10 A, aeglane puhumine

Väljund I/O toiteallikas

Nominaalne väljundpinge	24 VDC
Lubatud kontakti koormus	10 A

Toiteallikas – Üldteave

Olekuindikaatorid	Ülekoormus, tööolek, mooduli olek, RS232 andmeedastus
Diagnostika
RS232 andmeedastus	Jah, kasutades LED-oleku indikaatorit
Mooduli käitamine/viga	Jah, kasutades LED-oleku indikaatorit ja tarkvara
Ülekoormus	Jah, kasutades LED-oleku indikaatorit ja tarkvara
Elektriisolatsioon
I/O toide – I/O toide	Ei
CPU/X2X Link toide – CPU/X2X Link toiteallikas	Jah

Kontroller

CompactFlash pesa	1
Reaalajas kell	Mittelenduv, eraldusvõime 1 s, -10 kuni 10 ppm täpsus temperatuuril 25 °C
FPU	Jah
Protsessor
Tüüp	Atom E620T
Kella sagedus	0,6 GHz
L1 vahemälu
Andmekood	24 kB
Programmi kood	32 kB
L2 vahemälu	512 kB
Integreeritud I/O protsessor	Töötleb taustal I/O andmepunkte
Modulaarsed liidese pesad	3
Püsimuutujad	Max 256 kB
Lühim ülesandeklassi tsükliaeg	400 µs
Tüüpiline juhendamistsükli aeg	0,0075 µs
Andmete puhverdamine
Aku jälgimine	Jah
Liitiumaku	Min. 2 aastat ümbritseva õhu temperatuuril 23°C
Standardne mälu
RAM	256 MB DDR2 SDRAM
Kasutaja RAM	1 MB SRAM

Liidesed

Liides IF1
Signaal	RS232
Variant	Ühendus 12-kontaktilise klemmiploki X20TB12 kaudu
Max vahemaa	900 m
Ülekandekiirus	Max 115,2 kbit/s
Liides IF2
Signaal	Ethernet
Variant	1x RJ45 varjestatud
Joone pikkus	Max 100 m kahe jaama vahel (lõigu pikkus)
Ülekandekiirus	10/100/1000 Mbit/s
Ülekanne
Füüsiline kiht	10BASE-T/100BASE-TX/1000BASE-T
Pooldupleks	Jah
Täisdupleks	Jah
Automaatne läbirääkimine	Jah
Auto-MDI/MDIX	Jah
Liides IF3
Väljabuss	POWERLINK (V1/V2) haldav või juhitav sõlm
Tüüp	Tüüp 4
Variant	1x RJ45 varjestatud
Joone pikkus	Max 100 m kahe jaama vahel (lõigu pikkus)
Ülekandekiirus	100 Mbit/s
Ülekanne
Füüsiline kiht	100BASE-TX
Pooldupleks	Jah
Täisdupleks	POWERLINK-režiim: Ei / Etherneti režiim: Jah
Automaatne läbirääkimine	Jah
Auto-MDI/MDIX	Jah
Liides IF4
Tüüp	USB 1.1/2.0
Variant	Tüüp A
Max väljundvool	0,5 A
Liides IF5
Tüüp	USB 1.1/2.0
Variant	Tüüp A
Max väljundvool	0,5 A
Liides IF6
Väljabuss	X2X Link master

Elektrilised omadused

Elektriisolatsioon	Ethernet (IF2), POWERLINK (IF3) ja X2X (IF6) on eraldatud üksteisest, teistest liidestest ja PLC-st

Töötingimused

Paigaldussuund
Horisontaalne	Jah
Vertikaalne	Jah
Paigaldamise kõrgus merepinnast
0 kuni 2000 m	Pole piirangut
>2000 m	Ümbritseva õhu temperatuuri vähendamine 0,5°C võrra 100 m kohta
Kaitseaste vastavalt standardile EN 60529	IP20

Keskkonnatingimused

Temperatuur
Operatsioon
Horisontaalne paigaldussuund	-25 kuni 60°C
Vertikaalne paigaldussuund	-25 kuni 50°C
Alavääristamine	Vt jaotist "Dereerimine".
Säilitamine	-40 kuni 85°C
Transport	-40 kuni 85°C
Suhteline õhuniiskus
Operatsioon	5 kuni 95%, mittekondenseeruv
Säilitamine	5 kuni 95%, mittekondenseeruv
Transport	5 kuni 95%, mittekondenseeruv

Mehaanilised omadused

Märkus	Tellige rakenduste mälu (CompactFlash) eraldi Tarnekomplekti kuulub varuaku X20 otsakatteplaat (paremal) sisaldub tarnimises 12-kontaktiline X20 klemmiplokk on komplektis Liidese mooduli pesa katted kuuluvad tarne juurde
Mõõtmed
Laius	200 mm
Kõrgus	99 mm
Sügavus	85 mm
Kaal	470 g

Materjali number:

X20CP3584

Kirjeldus:

Intel Atom 600 MHz protsessor koos täiendava I/O-protsessoriga
Sisseehitatud Ethernet, POWERLINK koos küsitluse vastuse kettimise ja USB-ga
3 pesa modulaarse liidese laiendamiseks
CompactFlash kui eemaldatav rakendusmälu
256 MB DDR2-SDRAM
Võimalik kontrolleri koondamine
Ventilaatorita

Kontroller X20CP3585 põhineb Atomi protsessoril, mille taktsagedus on0,6 GHzja varustatud256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK ja eemaldatav CompactFlash on kõik standardfunktsioonid. Gigabit Etherneti liides on standardfunktsioon. Veelgi suurema reaalajas võrgu jõudluse tagamiseks toetab pardal olev POWERLINK-liides küsitluse vastuse aheldamise režiimi (PRC).

Kontroller on varustatud 3 pesaga, mis on saadaval X20 sidemoodulite jaoks. Erinevaid siini- ja võrgusüsteeme saab hõlpsasti integreerida X20 süsteemi kommunikatsioonimoodulite abil
